1. 简介

Apache ShardingSphere 是一套开源的分布式数据库中间件解决方案组成的生态圈，它由 JDBC、Proxy 和 Sidecar（规划中）这 3 款相互独立，却又能够混合部署使用的多款产品组成。它们均提供标准化的数据分片、分布式事务和分布式治理功能，可适用于如 Java 同构、异构语言、云原生等各种多样化的应用场景。

数据库分片架构主要包括：垂直分库、垂直分表、水平分库、水平分表。

垂直分库：根据业务耦合性，将关联度低的不同表存储在不同的数据库。通过将数据库拆分，提升IO、降低单机并发量及单机硬件成本。例如：用户表和订单表在业务上基本没有耦合性，可以将用户表和订单表进行分库。
垂直分表：基于分库的思想，将单库的表拆分成多张表，每张表只存储一部分数据。例如：将Age和Name字段放在一张表，将Address字段放在另一张表。
水平分库：将单库的数据，按照一定规则拆分到多个数据库中。
水平分表：将单表的记录，按照一定规则拆分到多个表中。

根据上述的数据库架构，衍生而来的问题就是在业务中如何对数据库进行读写操作，如何保证数据的一致性，如何进行分布式事务处理等。常用的实现方式主要分为：程序代码封装和中间件封装。

程序代码封装：通过在代码中封装分库分表、读写分离、分布式事务等操作，实现数据库的读写操作。优点是简单，缺点是代码耦合度高，不利于维护。
中间件封装：通过引入中间件，实现数据库的读写操作。优点是代码耦合度低，易于维护，缺点是引入中间件，增加了系统的复杂度。

本文介绍的shardingSphere，就是一款包括程序级别封装和中间件封装的数据库解决方案。

2. ShardingSphere-JDBC

ShardingSphere-JDBC 是 Apache ShardingSphere 的第一个产品，也是 Apache ShardingSphere 的前身，它定位为轻量级 Java 框架，在 Java 的 JDBC 层提供的额外服务。它使用客户端直连数据库，以 jar 包形式提供服务，无需额外部署和依赖，可理解为增强版的 JDBC 驱动，完全兼容 JDBC 和各种 ORM 框架。

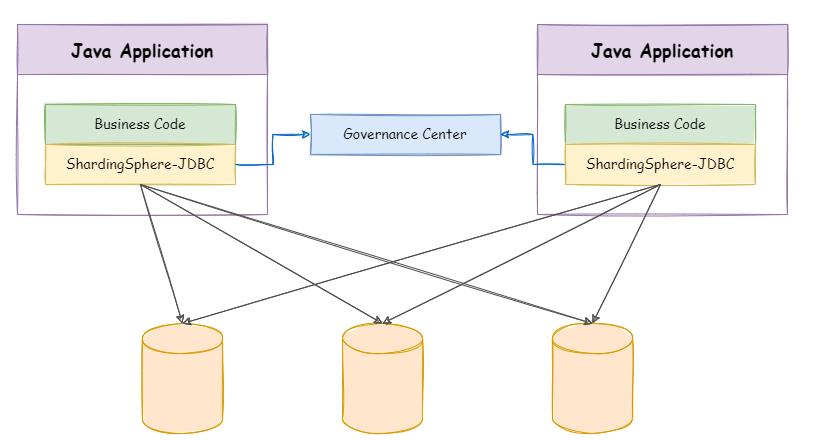

ShardingSphere-JDBC架构

2.1 读写分离实践

引入依赖

plugins {
    id 'java'
    id 'org.springframework.boot' version '2.7.6'
    id 'io.spring.dependency-management' version '1.1.7'
}

group = 'com.example'
version = '0.0.1-SNAPSHOT'
description = 'shardingsphere'

dependencies {
    implementation 'org.springframework.boot:spring-boot-starter-web'
    implementation("com.baomidou:mybatis-plus-boot-starter:3.5.5")
    implementation("org.apache.shardingsphere:shardingsphere-jdbc-core-spring-boot-starter:5.1.0")
    compileOnly 'org.projectlombok:lombok'
    developmentOnly 'org.springframework.boot:spring-boot-devtools'
    runtimeOnly 'mysql:mysql-connector-java'
    annotationProcessor 'org.projectlombok:lombok'
}

配置文件

# 应用名称
spring.application.name=sharging-jdbc-demo


# 配置真实数据源
spring.shardingsphere.datasource.names=master,slave1

# 配置第 1 个数据源
spring.shardingsphere.datasource.master.type = com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.master.driver-class-name = com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.master.jdbc-url = jdbc:mysql://106.14.135.70:13306/user_db
spring.shardingsphere.datasource.master.username=root
spring.shardingsphere.datasource.master.password=123456

# 配置第 2 个数据源
spring.shardingsphere.datasource.slave1.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.slave1.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.slave1.jdbc-url=jdbc:mysql://106.14.135.70:23306/user_db
spring.shardingsphere.datasource.slave1.username=root
spring.shardingsphere.datasource.slave1.password=123456


# 读写分离类型，如: Static，Dynamic
spring.shardingsphere.rules.readwrite-splitting.data-sources.myds.type=Static
# 写数据源名称
spring.shardingsphere.rules.readwrite-splitting.data-sources.myds.props.write-data-source-name=master
# 读数据源名称，多个从数据源用逗号分隔
spring.shardingsphere.rules.readwrite-splitting.data-sources.myds.props.read-data-source-names=slave1

# 负载均衡算法名称
spring.shardingsphere.rules.readwrite-splitting.data-sources.myds.load-balancer-name=alg_round

# 负载均衡算法配置
# 负载均衡算法类型
spring.shardingsphere.rules.readwrite-splitting.load-balancers.alg_round.type=ROUND_ROBIN
spring.shardingsphere.rules.readwrite-splitting.load-balancers.alg_random.type=RANDOM
spring.shardingsphere.rules.readwrite-splitting.load-balancers.alg_weight.type=WEIGHT
spring.shardingsphere.rules.readwrite-splitting.load-balancers.alg_weight.props.slave1=1

# 打印SQl
spring.shardingsphere.props.sql-show=true

代码实现


@RestController("/test")
public class testcontroller {

    @Autowired
    private UserMapper userMapper;

    @GetMapping("/user/get")
    public User get() {
        return userMapper.selectById(1);
    }

    @PostMapping("/user/add")
    public String add() {
        User user = new User();
        user.setUname("张三丰");
        userMapper.insert(user);
        return "ok";
    }
}

// ===============================================================
@TableName("t_user")
@Data
public class User {
    @TableId(type = IdType.AUTO)
    private Long id;
    private String uname;
}

// ===============================================================
@Mapper
public interface UserMapper extends BaseMapper<User> {
}

// ===============================================================
@SpringBootApplication(exclude = {H2ConsoleAutoConfiguration.class})
@MapperScan("com.example.shardingsphere.mapper")
public class ShardingsphereApplication {

    public static void main(String[] args) {
        SpringApplication.run(ShardingsphereApplication.class, args);
    }

}

结果展示

Logic SQL: SELECT id,uname FROM t_user WHERE id=?
SQLStatement: MySQLSelectStatement(table=Optional.empty, limit=Optional.empty, lock=Optional.empty, window=Optional.empty)
Actual SQL: slave1 ::: SELECT id,uname FROM t_user WHERE id=? ::: [1]
Logic SQL: INSERT INTO t_user  ( uname )  VALUES (  ?  )
SQLStatement: MySQLInsertStatement(setAssignment=Optional.empty, onDuplicateKeyColumns=Optional.empty)
Actual SQL: master ::: INSERT INTO t_user  ( uname )  VALUES (  ?  ) ::: [张三丰]

2.2 垂直分片

配置文件


# 应用名称
spring.application.name=sharding-jdbc-demo
# 环境设置
spring.profiles.active=dev

# 配置真实数据源
spring.shardingsphere.datasource.names=server-user,server-order

# 配置第 1 个数据源
spring.shardingsphere.datasource.server-user.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.server-user.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.server-user.jdbc-url=jdbc:mysql://106.14.135.70:13306/db_user
spring.shardingsphere.datasource.server-user.username=root
spring.shardingsphere.datasource.server-user.password=123456

# 配置第 2 个数据源
spring.shardingsphere.datasource.server-order.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.server-order.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.server-order.jdbc-url=jdbc:mysql://106.14.135.70:13306/db_order
spring.shardingsphere.datasource.server-order.username=root
spring.shardingsphere.datasource.server-order.password=123456

# 标准分片表配置（数据节点）
# spring.shardingsphere.rules.sharding.tables.<table-name>.actual-data-nodes=值
# 值由数据源名 + 表名组成，以小数点分隔。
# <table-name>：逻辑表名
spring.shardingsphere.rules.sharding.tables.t_user.actual-data-nodes=server-user.t_user
spring.shardingsphere.rules.sharding.tables.t_order.actual-data-nodes=server-order.t_order


# 打印SQL
spring.shardingsphere.props.sql-show=true

代码实现


@SpringBootTest
public class VerticalTest {

    @Autowired
    private OrderMapper orderMapper;

    @Autowired
    private UserMapper userMapper;

    @Test
    public void testInsert(){
        User user = new User();
        user.setUname("强哥");
        userMapper.insert(user);

        Order order = new Order();
        order.setOrderNo("ATGUIGU001");
        order.setUserId(user.getId());
        order.setAmount(new BigDecimal(100));
        orderMapper.insert(order);
    }
}

// =============================================
@TableName("t_order")
@Data
public class Order {
    @TableId(type = IdType.AUTO)
    private Long id;
    private String orderNo;
    private Long userId;
    private BigDecimal amount;
}

// ==============================================

@Mapper
public interface OrderMapper extends BaseMapper<Order> {
}

2.3 水平分片

通用配置文件

#========================基本配置
# 应用名称
spring.application.name=sharging-jdbc-demo
# 开发环境设置
spring.profiles.active=dev
# 内存模式
spring.shardingsphere.mode.type=Memory
# 打印SQl
spring.shardingsphere.props.sql-show=true

分片配置文件

#========================数据源配置
# 配置真实数据源
spring.shardingsphere.datasource.names=server-user,server-order0,server-order1


# 配置第 1 个数据源
spring.shardingsphere.datasource.server-user.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.server-user.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.server-user.jdbc-url=jdbc:mysql://106.14.135.70:13306/db_user
spring.shardingsphere.datasource.server-user.username=root
spring.shardingsphere.datasource.server-user.password=123456

# 配置第 2 个数据源
spring.shardingsphere.datasource.server-order0.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.server-order0.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.server-order0.jdbc-url=jdbc:mysql://106.14.135.70:13306/db_order
spring.shardingsphere.datasource.server-order0.username=root
spring.shardingsphere.datasource.server-order0.password=123456

# 配置第 3 个数据源
spring.shardingsphere.datasource.server-order1.type=com.zaxxer.hikari.HikariDataSource
spring.shardingsphere.datasource.server-order1.driver-class-name=com.mysql.cj.jdbc.Driver
spring.shardingsphere.datasource.server-order1.jdbc-url=jdbc:mysql://106.14.135.70:23306/db_order
spring.shardingsphere.datasource.server-order1.username=root
spring.shardingsphere.datasource.server-order1.password=123456

分片规则配置文件

#========================标准分片表配置（数据节点配置）
# spring.shardingsphere.rules.sharding.tables.<table-name>.actual-data-nodes=值
# 值由数据源名 + 表名组成，以小数点分隔。多个表以逗号分隔，支持 inline 表达式。
# <table-name>：逻辑表名
spring.shardingsphere.rules.sharding.tables.t_user.actual-data-nodes=server-user.t_user
spring.shardingsphere.rules.sharding.tables.t_order.actual-data-nodes=server-order$->{0..1}.t_order$->{0..1}

水平分库配置

#------------------------分库策略
# 分片列名称
spring.shardingsphere.rules.sharding.tables.t_order.database-strategy.standard.sharding-column=user_id
# 分片算法名称
spring.shardingsphere.rules.sharding.tables.t_order.database-strategy.standard.sharding-algorithm-name=alg-inline-userid

#------------------------分片算法配置
# 行表达式分片算法
# 分片算法类型
spring.shardingsphere.rules.sharding.sharding-algorithms.alg-inline-userid.type=INLINE
# 分片算法属性配置
spring.shardingsphere.rules.sharding.sharding-algorithms.alg-inline-userid.props.algorithm-expression=server-order$->{user_id % 2}

# 取模分片算法
# 分片算法类型
spring.shardingsphere.rules.sharding.sharding-algorithms.alg_mod.type=MOD
# 分片算法属性配置
spring.shardingsphere.rules.sharding.sharding-algorithms.alg_mod.props.sharding-count=2

水平分表配置

#------------------------分表策略
# 分片列名称
spring.shardingsphere.rules.sharding.tables.t_order.table-strategy.standard.sharding-column=order_no
# 分片算法名称
spring.shardingsphere.rules.sharding.tables.t_order.table-strategy.standard.sharding-algorithm-name=alg-hash-mod


#------------------------分片算法配置
# 哈希取模分片算法
# 分片算法类型
spring.shardingsphere.rules.sharding.sharding-algorithms.alg-hash-mod.type=HASH_MOD
# 分片算法属性配置
spring.shardingsphere.rules.sharding.sharding-algorithms.alg-hash-mod.props.sharding-count=2

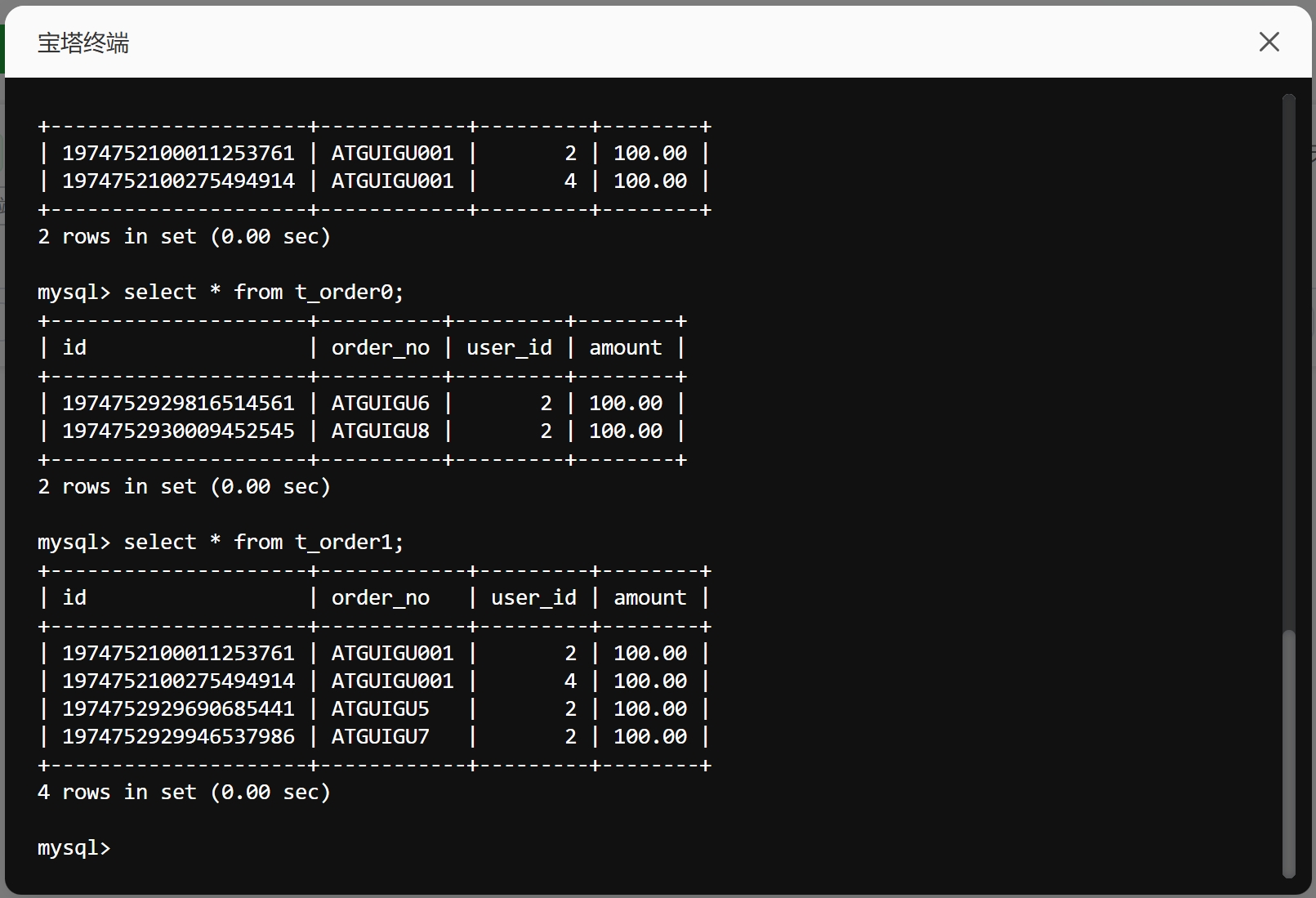

运行结果

水平分片

广播表

#数据节点可不配置，默认情况下，向所有数据源广播
spring.shardingsphere.rules.sharding.tables.t_dict.actual-data-nodes=server-user.t_dict,server-order$->{0..1}.t_dict

# 广播表
spring.shardingsphere.rules.sharding.broadcast-tables[0]=t_dict

3. ShardingSphere-Proxy

ShardingSphere-Proxy 是 Apache ShardingSphere 的第二个产品，它定位为透明化的数据库代理端，提供封装了数据库二进制协议的服务端版本，用于完成对异构语言的支持。目前提供 MySQL 和 PostgreSQL 版本，它可以使用任何兼容 MySQL/PostgreSQL 协议的访问客户端（如：MySQL Command Client, MySQL Workbench, Navicat 等）操作数据，对 DBA 更加友好。

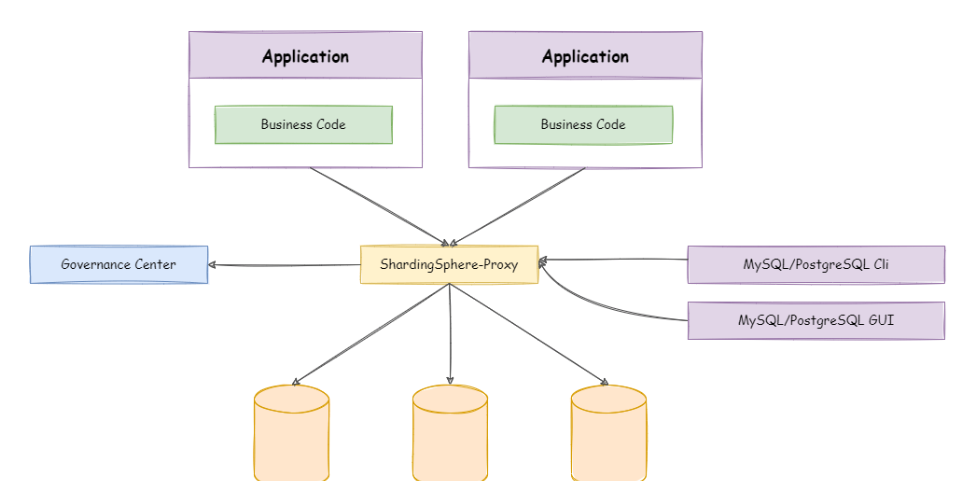

ShardingSphere-Proxy架构
